Очиститель пылеабразивный ПАО-1500

Каталог » Пылеулавливающее оборудование » Очиститель пылеабразивный ПАО-1500

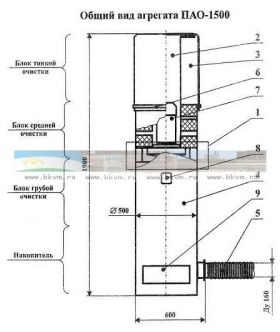

1 - вентилятор с циклонным элементом; 2 - цилиндрическая опора; 3 - пылеулавливающий рукав; 4 - пылесборный бункер; 5 - всасывающий гибкий рукав; 6 - хомуты крепления; 7 - электродвигатель вентилятора; 8 - клеммная коробка; 9 - люк очистки накопителя.



Пылеабразивный очиститель ПАО-1500 ТА устанавливается в непосредственной близости от оборудования (заточное, шлифовальное и металлорежущее) и предназначается для удаления абразивной пыли мелкой стружки, бразующиеся при обработке металла, пластика, дерева и т.п.

Очищаемая воздушная смесь не должна содержать веществ вызывающих ускоренную коррозию углеродистой стали (скорость коррозии не выше 0,1 мм в год), а также липких и взрывоопасных веществ.

Агрегат состоит из вентилятора, совмещённого с ним циклонного элемента, цилиндрической опоры, пылеулавливающего рукава, собственно рукава и хомута для его крепления, пылесборного бункера, всасывающего гибкого шланга, электродвигателя (привод вентилятора) и клеммной коробки.

Вид климатического исполнения У. Категория размещения 3 и 4 по ГОСТ 15150-69.

Условия эксплуатации: температура окружающей среды от -10 °С до + 40 °С, относительная влажность до  60 % при температуре 25  °С.



Характеристика Показатели
Количество местных отсосов, шт 1
Диаметр всасывающего рукава, мм 160
Производительность по воздуху, м'/ч 1500
Разряжение на стороне всасывания, Па 700
Емкость пылесборника, m3 (не менее) 0,04
Характеристика  электродвигателя, кВт/мин     2,2/3000
Уровень шума, дБ (не более) 75
Габаритные размеры, мм  500х600х1900
Степень очистки воздуха, % (не менее) 95
Масса агрегата, кг 85,0
